در توپولوژی VPC Back-to-Back، تحملپذیری خطا (Fault Tolerance) از طریق ترکیب دو VPC domains (جفتهای VPC) از طریق اینترفیسهای تجمیعشده (Aggregated Interfaces) افزایش مییابد.
ویژگی کلیدی این طرح، استفاده از یک unique domain number برای هر جفت سوئیچ است.
در این طرح، از سوئیچهای مدل MES5324A استفاده شده است.
نامهای اختصاصیافته به دستگاهها:
سوئیچهای شرکتکننده در VPC pairs:
- SW10-1
- SW10-2
- SW20-1
- SW20-2
سوئیچهای دسترسی (Access Switches):
- Access_1
- Access_2
VPC Domains:
- Domain 10 : SW10-1 and SW10-2
- Domain 20 : SW20-1 and SW20-2

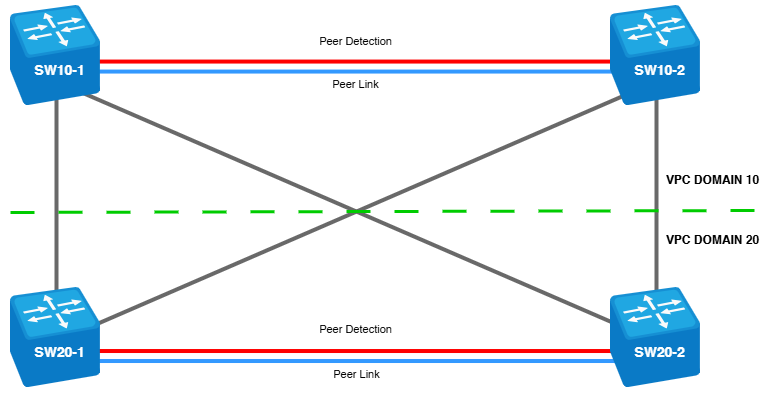

نمودار ارائهشده، تقسیمبندی conditional دامنههای VPC را نشان میدهد.

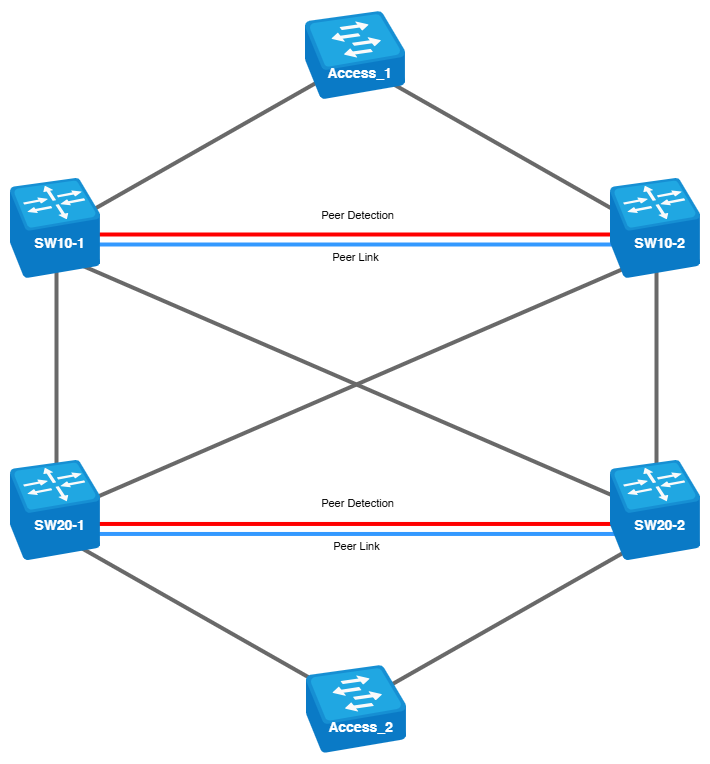

در طرح ارائهشده، Access Switches بهعنوان کلاینتها استفاده شدهاند، اما در عمل، این تجهیزات میتوانند هر نوع دستگاه پایانی مانند سرور یا Upstream Devices در شبکه باشند. در زمینه VPC، تنظیمات Port-Channel برای این تجهیزات مشابه خواهد بود.
بررسی تنظیمات VPC برای Domain 10:
تنظیمات Domain 20 VPC:
نکتهها:
1) برای Peer Detection، باید از یک اینترفیس فیزیکی با آدرس IP تنظیمشده استفاده شود. بسیار مهم است که تأثیر لایه دوم (L2) در پیامرسانی این لینک حذف شود.
2) برای Peer Detection، لازم است اینترفیسی با شماره ترتیبی کمتر از شماره ترتیبی اینترفیسهای موجود در Peer-Link اختصاص داده شود. در این مثال، برای Peer Detection از اینترفیس te1/0/1 استفاده شده است.
3) اینترفیسهایی با حداکثر پهنای باند باید بهعنوان Peer-Link تعیین شوند. از آنجا که در این مثال از سوئیچهای MES53xxA استفاده شده است، Peer-Link از دو اینترفیس XG te1/0/2-3 تشکیل شده است.
Monitoring the States of Pairs:
تنظیمات VPC group و اینترفیسهای فیزیکی برای domain grouping بهصورت یکسان برای تمام سوئیچها:
تنظیمات سوئیچهای Domain 20:

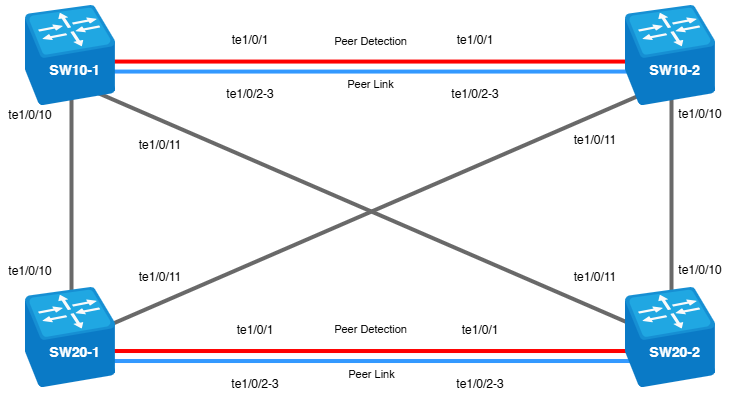

اجرای سوئیچینگ مطابق با طرح هدف:

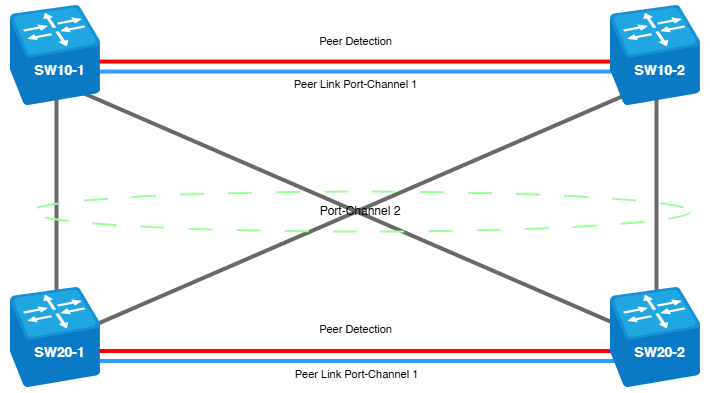

نمودار اتصال و استفاده از اینترفیسهای aggregated:
بررسی صحت سوئیچینگ با استفاده از LLDP:
هنگام اتصال، وضعیت VPC تغییر نمیکند، وضعیت اینترفیس Po2 را بررسی کنید:
اینترفیسهای شامل شده در Virtual Port-Channel روی این سوئیچ Te1/0/10-11 هستند، اما همچنین اینترفیسهای Te3/0/10-11 که متعلق به remote switch، در این مورد SW10-2، مشخص شدهاند.
وضعیت Po2 مشابه در سایر سوئیچهای مدار.
Onboarding clients:

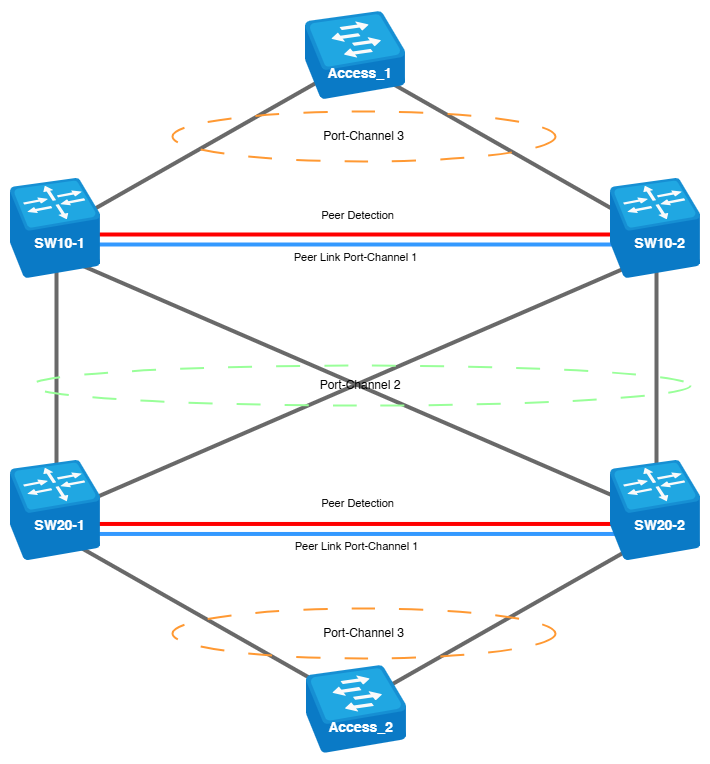

اینترفیسهای Port-Channel 3 در هر دو جفت برای اتصال کلاینتها استفاده خواهند شد.
برای انجام این کار، گروه را به VPC domains اضافه کنید:
:Domain Configuration 10
:Domain Configuration 20
در Port-Channel 3، یک اینترفیس به هر دستگاه اضافه خواهد شد:
برای تغییر ترافیک کلاینت، VLANها را روی همه دستگاهها ایجاد کنید:
در (Peer Link)، VLAN 200 بهصورت خودکار بر اساس حالت عملیاتی اینترفیس اضافه میشود. با این حال، در تنظیمات Port-Channel 2 و Port-Channel 3، باید VLAN 200 بهصورت دستی با استفاده از دستور switchport trunk allowed vlan all اضافه شود تا همه VLANها، از جمله VLAN 200، روی لینک trunk مجاز شوند.

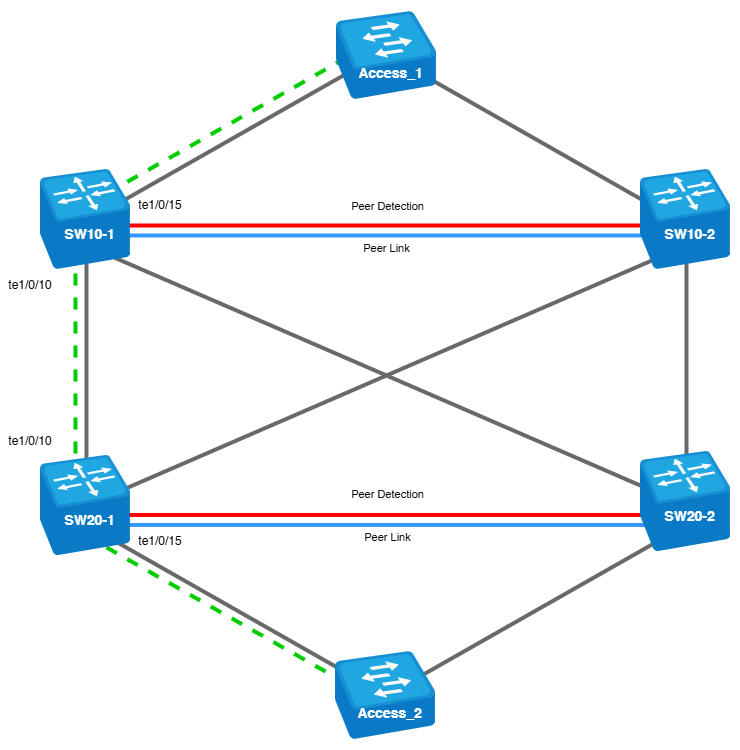

طرح ترافیک L2 کلاینت (icmp ping) از Access_1 به Access_2:

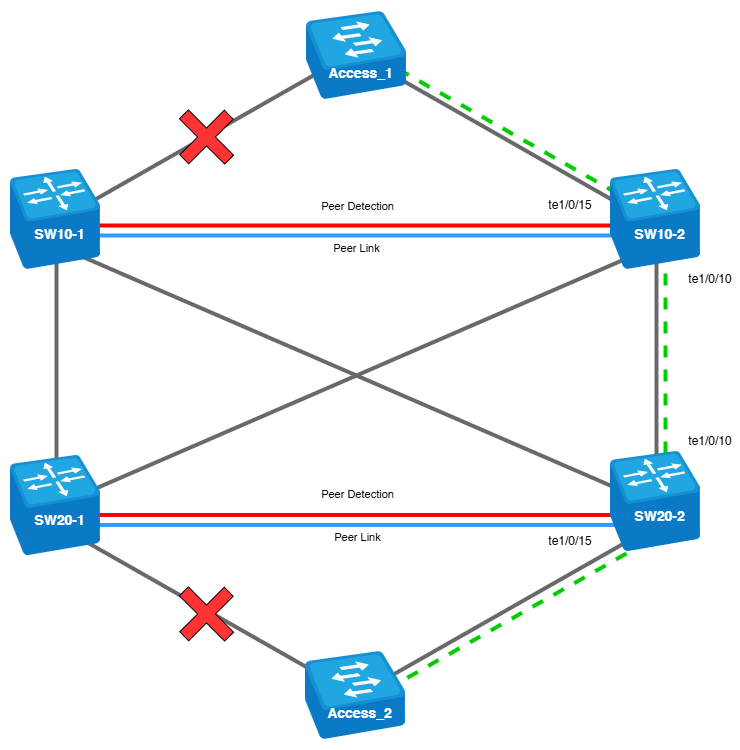

در دیاگرامهای ارائهشده، علامت ضربدر قرمز نشاندهنده لینکها یا گرههای خراب است. در صورت خرابی اینترفیسهای SW10-1 - te1/0/15 و SW20-1 - te1/0/15، جریان ترافیک کلاینت L2 به شرح زیر خواهد بود:

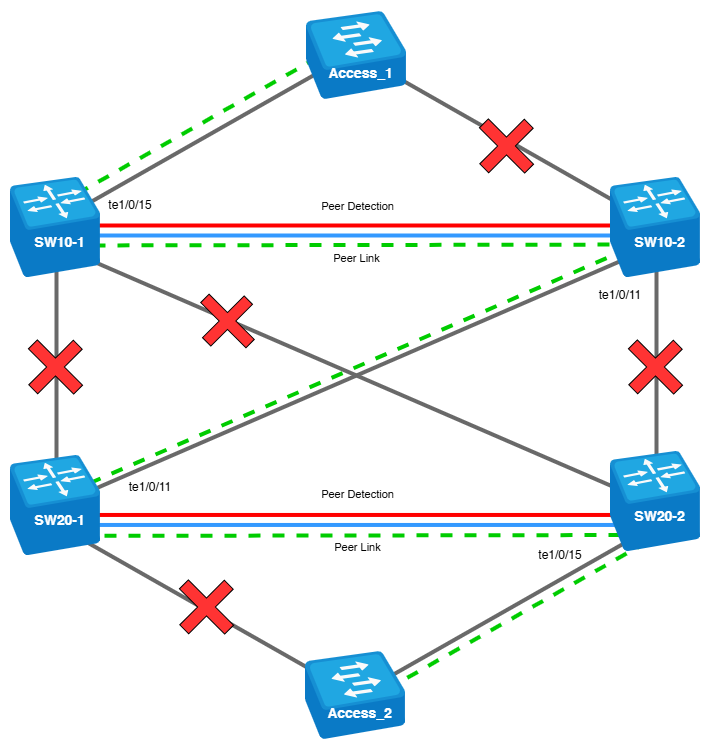

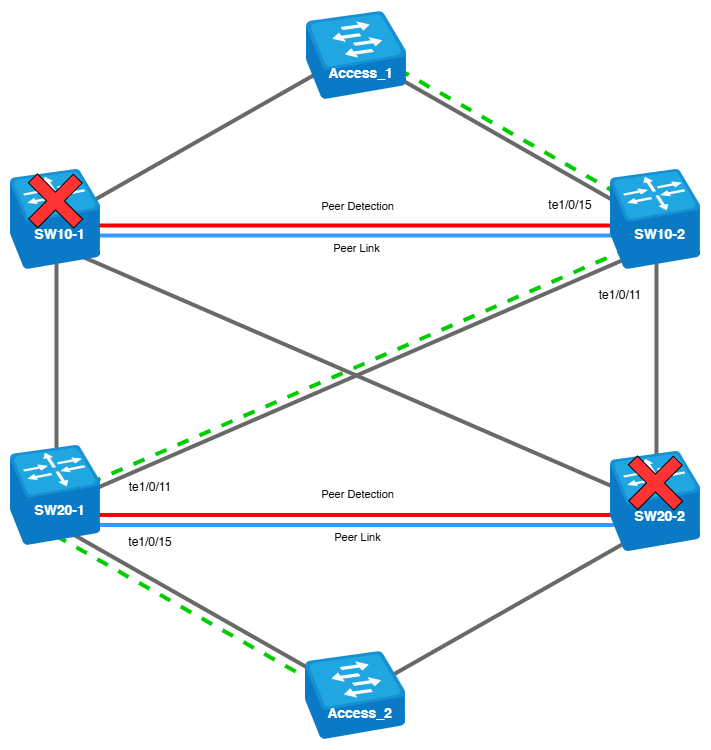

طرح جریان ترافیک L2 مشتری در صورت خرابی SW10-1 و SW20-2:
بررسی میزان تعامل Peer-Link هر جفت.
